Сторінка підтримки для
моделі SLM3 8L rev.5
Збірка комп'ютера вимагає певних знань і навичок! Ця коротка інструкція показує послідовність складання та розрахована на користувача, якій вже збирав комп'ютери.
А ще, корпус на цих фото, може трішки відрізнятись від того що в тебе, так буває, я роблю якісь зміни у майже кожній партії.
-
Підготовка.
Переконайтеся, що ваші комплектуючі відповідають специфікації корпуса.
Розберіть корпус викрутивши гвинти.
-

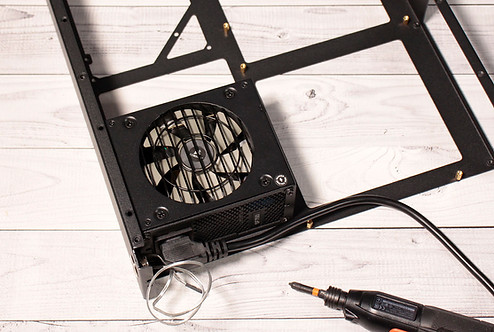

Встановлення Блоку Живлення (БЖ).
Корпус сумісний з форматами БЖ SFX і SFX-L.
Прикрутить БЖ до кріплення на корпусі, демонтувати кріплення не обов'язково. Встановіть кабель живлення з кутовим роз'ємом до БЖ. Встановіть перемикач мережі на БЖ у положення "увімкнено", якщо такий є.
-
Встановлення материнської плати (МП).
Ознайомтеся з інструкцією до вашої МП. Для вашої зручності Встановіть на неї все необхідне (Процесор, Кулер охолодження ЦП, ОЗУ, NVMe накопичувач, якщо використовується. Дотримуйтесь інструкцій виробника комплектуючих). Встановіть заглушку в корпус, якщо вона не закріплена на материнській платі, перед монтажем МП. Приєднати PCIe riser шлейф до МП, якщо плануєте встановлювати Відеокарту. Прикрутите МП до корпусу використовуючи гвинти і магнітну викрутку.
-

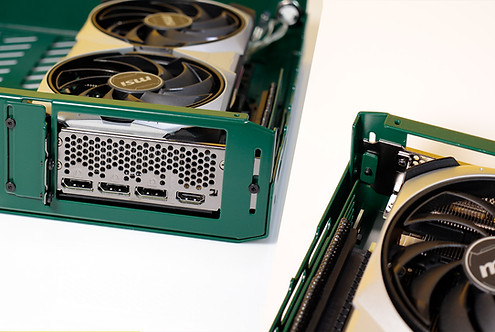

Встановлення Відеокарти.
Пропустіть цей крок якщо не плануєте використовувати Відеокарту.
Приєднати додаткове живлення відеокарти, до її монтажу, якщо це передбачено виробником відеокарти (дивіться інструкцію з встановлення вашої відеокарти в комплекті постачання відеокарти). Відкрутіть від корпусу куточок для кріплення відеокарти. Якщо необхідно, змініть положення різер шлейфу для відеокарти. Встановіть відеокарту в ризер шлейф і прикрутіть її до корпусу.
-

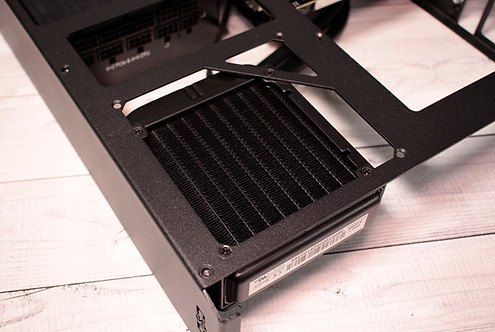

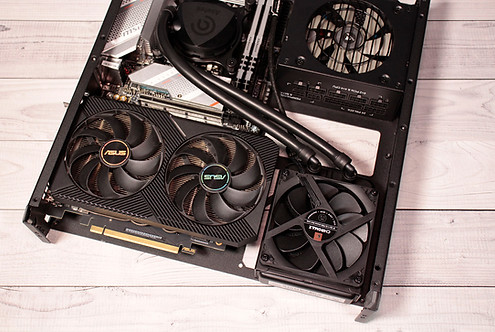

Встановлення систем рідинного охолодження (СРО).
Залежно від розміру радіатора, змінюється допустима довжина відеокарти!
Пропустіть цей крок якщо плануєте використовувати повітряний кулер.
В даний корпус можна встановити компактну СРО для ЦП, наприклад Asetec 645LT. Радіатори кріпляться до передньої панелі корпусу. Відкрутіть передню панель від корпусу. Прикрутіть до неї радіатор, використовуючи гвинти з КПК із головкою під потай. Прикрутіть передню панель до корпусу.
Розташування 1
GPU mini-ITX: довжина <178mm, ширина <135mm, <два слоти (44мм)
Накопичувачі: SSD/HDD: 2 x 2.5" 5-7mm
СРО: тип Радіатора 120 -
Розташування 2
GPU mini-ITX: довжина <178mm, ширина <135mm, <два слоти
Накопичувачі: SSD/HDD: 2 x 2.5" 5-7mm
СРО: тип Радіатора 120
Розташування 3
GPU mini: довжина <195mm, ширина <135mm
<два слоти
Накопичувачі: SSD/HDD: 2 x 2.5" 5-7mm
СРО: тип Радіатора 92 (Asetek 645LT)
Розташування 4
GPU: довжина <305mm, ширина <135mm <два слоти (44мм)
Накопичувачі: SSD/HDD: 2 x 2.5" 5-7mm
Розташування 5
GPU: довжина <300mm, ширина <135mm <три слоти (55мм)
Накопичувачі: SSD M.2
-
Встановлення 2.5" накопичувачів.
Пропустіть цей крок якщо не плануєте використовувати 2.5" накопичувачі.
До корпусу можна приєднати 4 накопичувачі формату 2.5". Зверніть увагу що товщина накопичувачів впливає на максимально можливу товщину відеокарти.
-

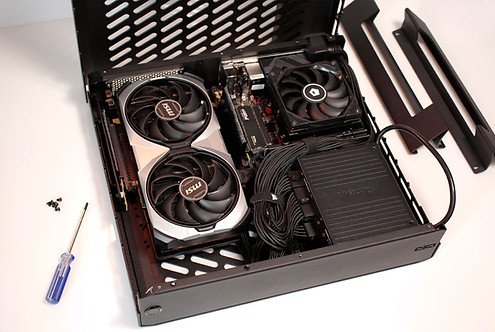

Фінальна Збірка.
Акуратно прокладіть всі кабелі використовуючи нейлонові стяжки. Перевірте підключення всіх кабелів у тому числі кабель кнопки включення. Тепер можна встановити кришку прикрутивши їх гвинтами. Також прикрутіть вертикальну підставку.
